Zahnradpumpen sind bewährte und präzise Verdrängerpumpen zur Förderung von niedrig- bis hochviskosen, überwiegend reinen Medien. Sie zeichnen sich durch hohe Fördergenauigkeit, pulsationsarmen Betrieb und vielseitige Einsatzmöglichkeiten aus. Auf dieser Seite erhalten Sie einen strukturierten Überblick über Aufbau, Funktionsweise, Leistungsdaten und typische Anwendungen von Zahnradpumpen – basierend auf industriellen Lösungen, wie sie beispielsweise von ZEIFLELDER Pumpen realisiert werden.

Zahnradpumpen gehören zur Gruppe der Verdrängerpumpen. Es existieren verschiedene Bauweisen, wobei insbesondere Außenzahnradpumpen im industriellen Einsatz weit verbreitet sind.

Sie sind besonders als Chemie-Zahnradpumpen flexibel einsetzbar und eignen sich für präzise Förderaufgaben.

Typische Einsatzgebiete:

• Chemieindustrie
• Dosier- und Fördertechnik
• Kunststoff- und Polymerverarbeitung
• Energie- und Verfahrenstechnik

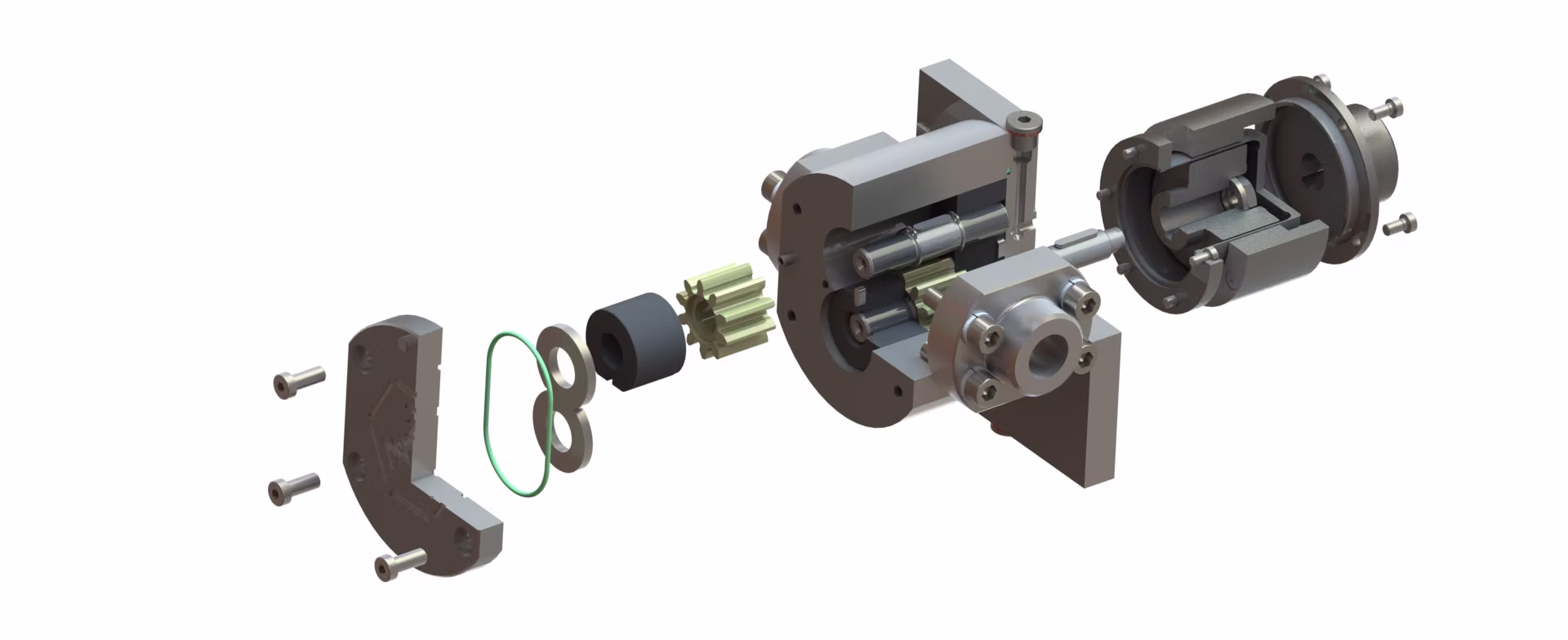

Eine Zahnradpumpe besteht im Wesentlichen aus folgenden Komponenten:

• Pumpenkopf mit beidseitig gelagerten Zahnrädern
• Antriebseinheit (Kupplung und Getriebemotor)
• Optional: Magnetkupplung oder direktgekuppelte Bauweise

Je nach Bauart können Zahnradpumpen auch mit Magnetkupplungen betrieben werden, um eine leckagefreie Förderung zu ermöglichen.

Zwei synchron drehende Zahnräder fördern das Medium durch Verdrängung innerhalb des Pumpengehäuses. Das angetriebene Zahnrad setzt das zweite Zahnrad in Bewegung.

Die wichtigsten Merkmale:

• Förderung horizontal oder vertikal möglich
• Schmierung der Zahnräder durch das Fördermedium
• Fördermenge variabel über Drehzahl oder Bypass
• Druck abhängig vom Systemgegendruck

Die Förderleistung ergibt sich aus Baugröße, Modul, Drehzahl und Ausführung der Zahnräder. Spaltverluste begrenzen den maximal erreichbaren Druck.

Typische Leistungsbereiche:

• Druck: bis 120 bar
• Fördermenge: 0,01 bis 300 m³/h
• Viskosität: 0,7 bis 150.000 mPas
• Temperatur: -60 °C bis +450 °C
• Leistung: bis 200 kW
• Feststoffanteil: abhängig vom Medium (nicht abrasiv, weiche Feststoffe möglich)
• Feststoffgröße: variabel je nach Pumpentyp
• Saughöhe: bis zu 6 m

Optionale Beheizungsarten:

• elektrisch
• Thermalöl
• Dampf
• Wasser

Zahnradpumpen bieten entscheidende Vorteile für präzise Förderprozesse:

• Selbstansaugend
• Pulsationsarme bis pulsationsfreie Förderung
• Ideal für Dosieranwendungen
• Geeignet für niedrig- bis hochviskose Medien
• Hohe Fördergenauigkeit
• Auch für nicht schmierende Medien geeignet (mit Sonderausführung)

Durch spezielle Bauformen und Werkstoffe lassen sich Zahnradpumpen optimal an das jeweilige Medium anpassen.

Zahnradpumpen werden vor allem für die Förderung von reinen, nicht abrasiven Medien eingesetzt:

• viskose Flüssigkeiten (z. B. Öle, Chemikalien, Polymere)
• Dosierprozesse mit hoher Genauigkeit
• Medien ohne oder mit geringen Feststoffanteilen
• nicht schmierende Medien (bei entsprechender Ausführung)

Besonders in Dosieranwendungen ist die pulsationsarme Förderung ein entscheidender Vorteil.

Je nach Anwendung stehen verschiedene Dichtungslösungen zur Verfügung:

• Stopfbuchpackungen
• Lippendichtringe
• Einfachwirkende Gleitringdichtungen
• Doppeltwirkende Gleitringdichtungen
• Magnetkupplungen (auch beheizt möglich)

Zahnradpumpen sind in zahlreichen Werkstoffen verfügbar, um unterschiedlichste Medien sicher zu fördern:

• Grauguss
• Stahlguss
• Stahl
• Edelstahl
• Hastelloy
• Duplex / Super Duplex
• Bronze
• Aluminium
• Titan, Tantal
• Kunststoffe
• Sonderlegierungen auf Anfrage

Die Auswahl der richtigen Zahnradpumpe hängt stark von den individuellen Betriebsbedingungen ab – insbesondere von Medium, Viskosität, Temperatur und Fördermenge.

Bridge Industry Consulting unterstützt Sie bei:

• Auslegung und Auswahl
• Optimierung bestehender Systeme
• Reduktion von Energie- und Wartungskosten

Kontaktieren Sie uns für eine unverbindliche Beratung.
