Inline - Kreiselpumpen - Übersicht
​​
Einordnung

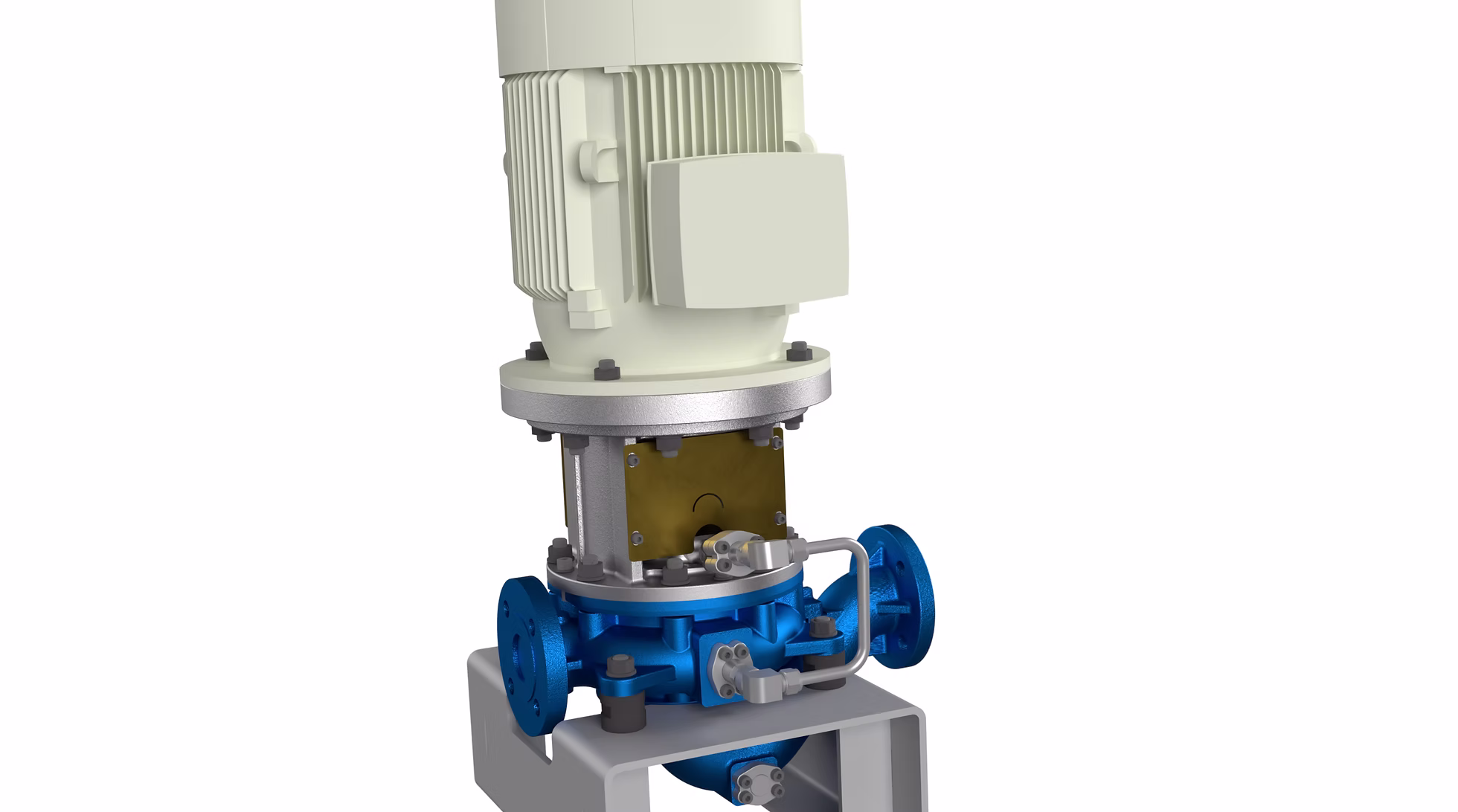

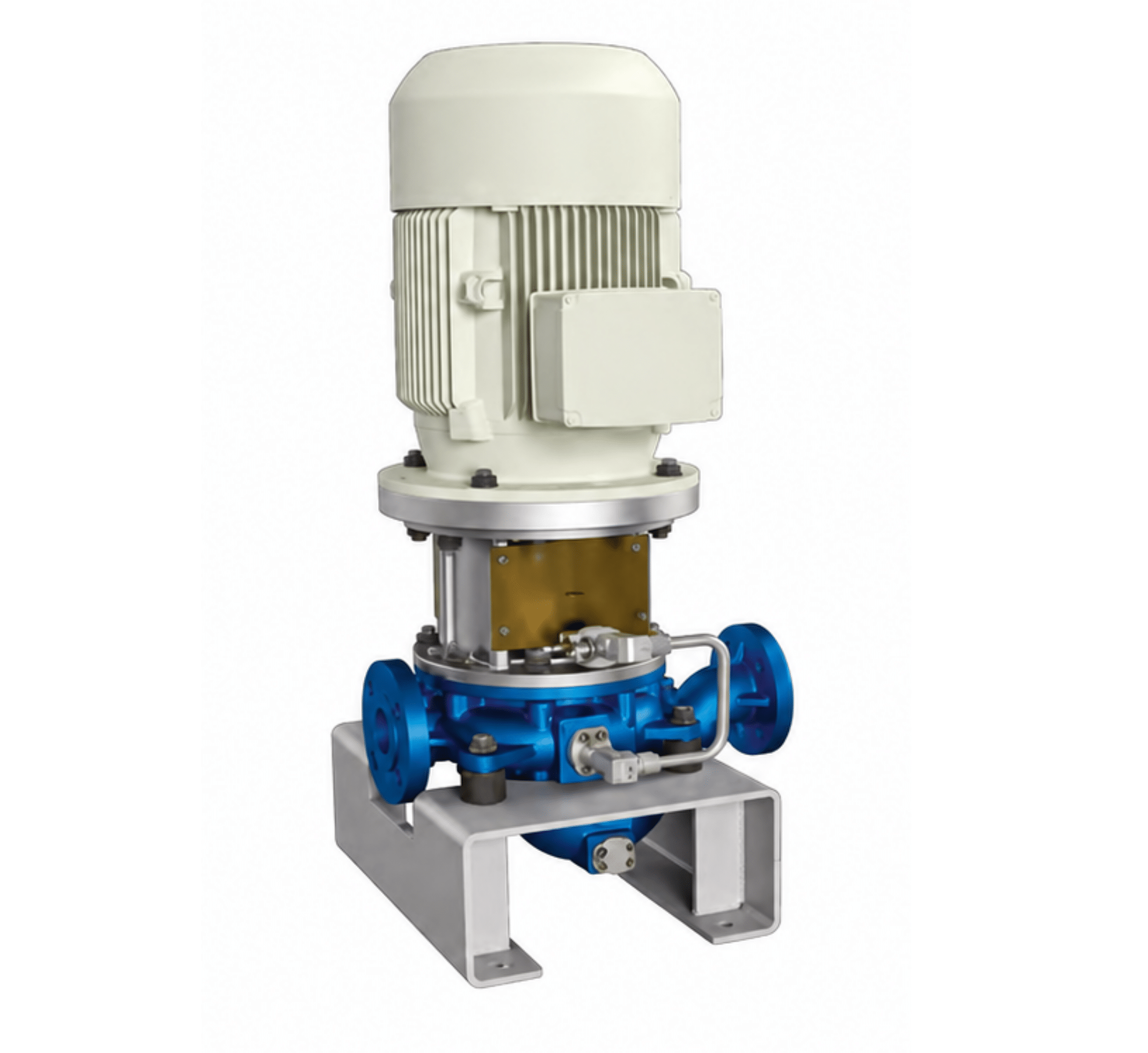

Inline Kreiselpumpen von STROBL Pumpen sind einstufige, normalsaugende Kreiselpumpen, die direkt in die Rohrleitung eingebaut werden.
​
Aufbau
Die Inline Kreiselpumpen von STROBL sind in Blockbauweise mit oder ohne Laterne für die Montage zwischen die Rohrleitung konstruiert.
​
Die Laufräder sind mehrschauflig mit zwei Deckscheiben.
​
Die Abdichtung des Pumpenkopfes erfolgt je nach Ausführungen sind diese Maschinen mit einfachen, doppelten Gleitringdichtungen ausgestattet, ebenso sind Magnetkupplungen möglich.
​
Die Pumpen sind nach Bedarf schock- und rüttelfest und haben eine back-pull-out Funktion.
Zur Aufnahme von Druck- und Temperaturaufnehmern sind standardmäßig gebohrte Anschlüsse vorgesehen.
​
Sonderausführungen nach API 610-OH3 / OH4 / OH5 sind ebenfalls möglich.
​
Funktionsweise
Mehrstufige Kreiselpumpen von STROBL Pumpen saugen radial an und fördern das Medium mit einem einstufigen Laufrad radial zum 180° versetzten Druckstutzen.
​
Die Kraftübertragung des Motors geht über die Pumpenwelle auf das Laufrad.
​
Der Förderdruck als auch die Fördermenge werden durch die Pumpenleistung (Pumpenkennlinie), die Laufradgeometrie, sowie die saug- und druckseitigen Druckverluste der/des Anlage/Systems bestimmt. Fördermenge als auch der Förderdruck sind ebenso durch Drehzahlregelung oder Bypasslösungen variierbar.
​
Leistungsbereich
Druck: 0 bis 150 m (0 bis ca. 15 bar)
Fördermenge: 0 bis 500 m^3/h
Viskosität: bis 150 mPas
Temperatur: 0 bis 120 °C
Leistung: 0,55 bis 110 kW
Feststoffanteil: bis 10 %
Feststoffgröße: je nach Pumpengröße
Saughöhe: nicht selbstsaugend
Systemdrücke: bis 40 bar
​
Anwendungen
Haupteinsatzgebiet der Inline Kreiselpumpen der Baureihe INP ist Förderung von sauberen Medien.
Aufgrund der verfügbaren Werkstoffvarianten ist hierbei auch die Förderung verschiedenster aggressiver Flüssigkeiten aus der chemischen Industrie oder Petrochemie möglich.
​
Inline Kreiselpumpen von STROBL Pumpen werden z.B. in folgenden Bereichen eingesetzt:
- Umwälzung von Flüssigkeiten in offenen und geschlossenen Kreisläufen
- Förderung von Flüssigkeiten in Anlagen
- Chemieindustrie
- Petrochemie (Öl & Gas) - Onshore / Offshore
- Prozessanlagen / Prozesstechnik
- Wasseraufbereitung
- Osmoseanlagen
​
Dichtungstechnik
Die Abdichtung erfolgt mit geeigneten Dichtungsmaterialien (z.B. NBR, EPDM, PTFE oder FKM), sowohl an den statischen Dichtungen, als auch an den Gleitringdichtungen. Die Gleitflächen bestehen, je nach Ausführung aus Kohle-A oder SiC (Siliziumcarbid).
​
STROBL Pumpen zeichnet sich im Besonderen durch die anwendungsspezifisch angepasste Dichtungstechnik aus, hierbei sind auch Sonderlösungen möglich.
​
Werkstoffe/Materialien
Gusseisen, Bronze, Aluminiumbronze, Stahl, Stahlguss, Chromstahl, Edelstahl (V4A), Duplex, Superduplex, Superaustenit
