Chemienormpumpen - Übersicht
​​
Einordnung

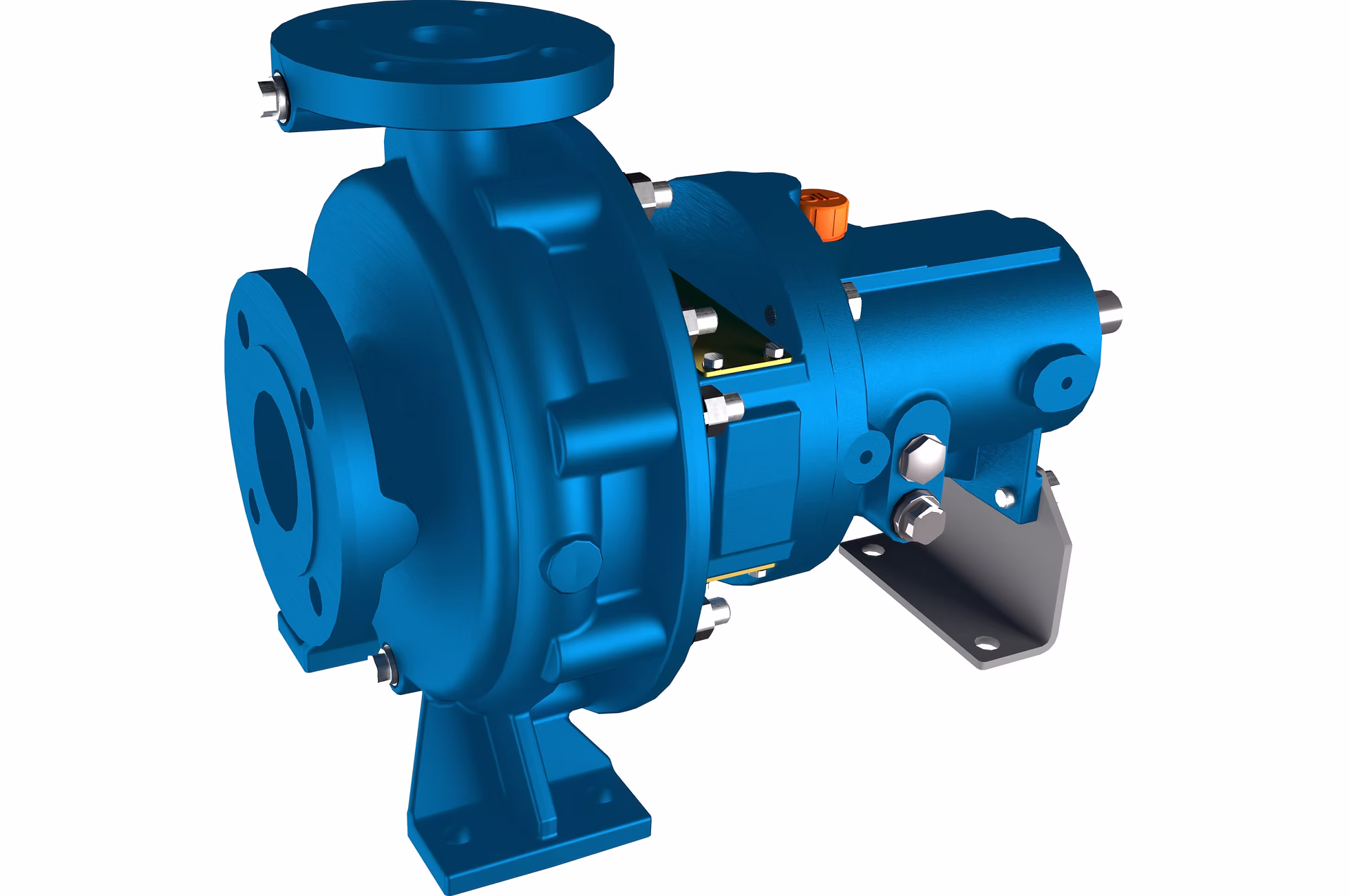

Chemienormpumpen von STROBL Pumpen sind horizontale, normalsaugende Kreiselpumpen, gemäß EN ISO 2858, es sind auch Ausführungen nach API 610 möglich.
​
Aufbau
Die STROBL Chemienormpumpen sind in Blockbauweise oder Grundpaltenbauweise mit Kupplung für die horizontale Aufstellung konstruiert.
​
Die Laufräder sind mehrschauflig mit zwei Deckscheiben. Für schwierdige NPSH-Werte ist die Pumpe mit einem, anwendungsspezifisch ausgelegten, Inducer kombinierbar.
​
Anschlüsse über Flansche EN1092-2 oder ANSI B16.5
​
Funktionsweise
Chemienormpumpen von STROBL Pumpen saugen axial an und fördern das Medium mit einem einstufigen Laufrad radial zum achsmittig positionierten Druckstutzen.
​
Die Kraftübertragung des Motors geht über die Pumpenwelle auf das Laufrad.
​
Die Abdichtung des Pumpenkopfes erfolgt je nach Ausführungen sind diese Maschinen mit einfachen, doppelten oder Cartridge- Gleitringdichtungen ausgestattet, ebenso sind Magnetkupplungen möglich.
​
Der Förderdruck als auch die Fördermenge werden durch die Pumpenleistung (Pumpenkennlinie), die Laufradgeometrie, sowie die saug- und druckseitigen Druckverluste der/des Anlage/Systems bestimmt. Fördermenge als auch der Förderdruck sind ebenso durch Drehzahlregelung oder Bypasslösungen variierbar.
​
Leistungsbereich
Druck: 0 bis 150 m (0 bis ca. 15 bar)
Fördermenge: 0 bis 700 m^3/h
Viskosität: bis 150 mPas
Temperatur: 0 bis 120 °C
Leistung: 0,55 bis 200 kW
Feststoffanteil: bis 10 %
Feststoffgröße: je nach Pumpengröße
Saughöhe: nicht selbstsaugend
Gehäusedruck: max. 16 bar
​
Anwendungen
Haupteinsatzgebiet der Chemienormpumpen ist die Förderung von Chemikalien oder chemisch belasteten Medien in Prozessanlagen. In der Regel sind dies Transferanwendungen zum Umpumpen oder Zirkulationsleitungen.
​
Chemienormpumpen von STROBL Pumpen werden z.B. in folgenden Bereichen eingesetzt:
- Chemieindustrie
- Petrochemie (Öl & Gas)
- Prozessanlagen
- Farb- & Lackindustrie
- Recyclinganlagen
​
Dichtungstechnik
Die Abdichtung erfolgt mit geeigneten Dichtungsmaterialien (z.B. NBR, EPDM, PTFE oder FKM), sowohl an den statischen Dichtungen, als auch an den Gleitringdichtungen. Die Gleitflächen bestehen, je nach Ausführung aus Kohle-A oder SiC (Siliziumcarbid).
​
STROBL Pumpen zeichnet sich im Besonderen durch die anwendungsspezifisch angepasste Dichtungstechnik aus, hierbei sind auch Sonderlösungen für schwierige Medien möglich (z.B. feststoffbelastet).
​
Werkstoffe/Materialien
Gusseisen, Sphäroguss, Bronze, Aluminiumbronze, Hartguss, gehärteter Stahl, Edelstahl (V4A), Duplex, Superduplex, Superaustenit, Titan, Nickel, uvw. auf Anfrage
