Mehrstufige Kreiselpumpen

Sie erhalten folgend einen Überblick über mehrstufige Kreiselpumpen des Herstellers STROBL Pumpen. Erfahren Sie mehr über Eigenschaften, Besonderheiten und Anwendungen.

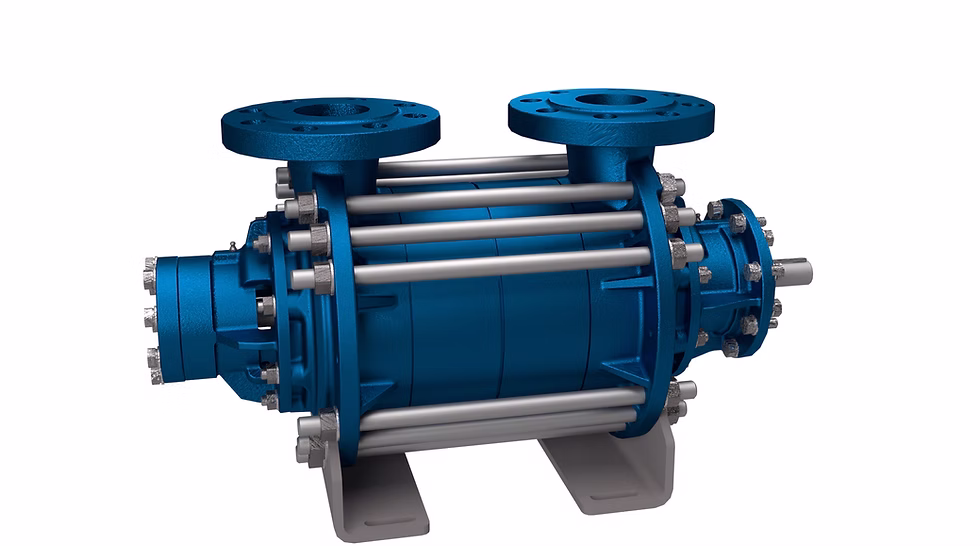

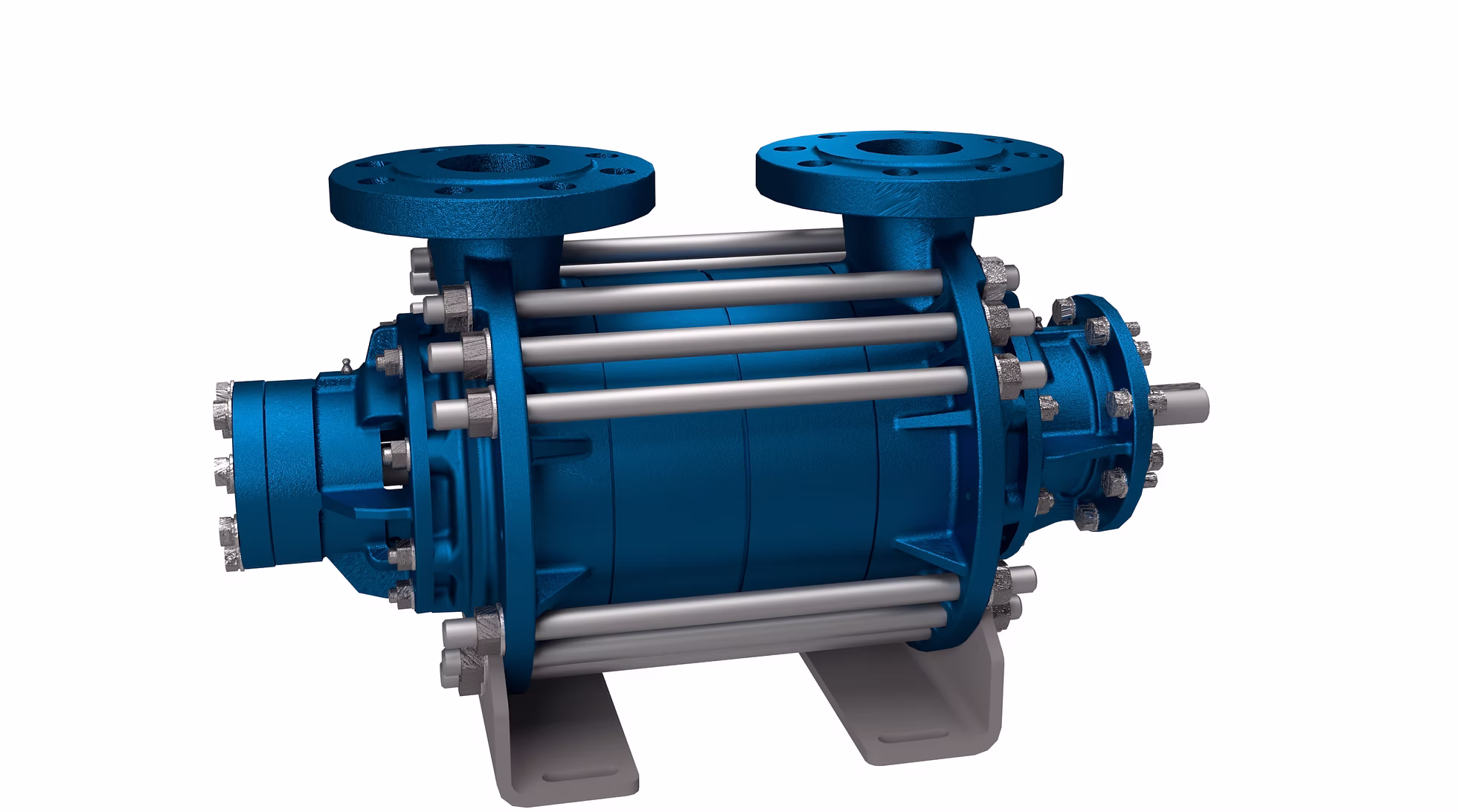

Mehrstufige-Kreiselpumpe Pumpen - BRIDGE Industry Consulting GmbH

Mehrstufige Kreiselpumpen - Übersicht
​​

Einordnung

Mehrstufige Kreiselpumpen von STROBL Pumpen sind horizontal oder vertikal aufgestellte, ein- oder mehrstufige, normalsaugende Kreiselpumpen.

Aufbau

Die mehrstufigen Kreiselpumpen von STROBL  sind in Blockbauweise mit Laterne oder Grundpaltenbauweise mit Kupplung für die horizontale oder vertikale Aufstellung konstruiert (auch als Tauchpumpe erhältlich).  Sonderausführungen auf Anfrage.

Die Laufräder sind mehrschauflig mit zwei Deckscheiben.

Funktionsweise

Mehrstufige Kreiselpumpen von STROBL Pumpen saugen radial an und fördern das Medium mit einem oder mehreren Laufrädern radial zum achsmittig positionierten Druckstutzen.

Die Kraftübertragung des Motors geht über die Pumpenwelle auf das Laufrad.

Die Abdichtung des Pumpenkopfes erfolgt je nach Ausführungen sind diese Maschinen mit einfachen, doppelten Gleitringdichtungen ausgestattet, ebenso sind Sonderbauformen möglich.

Der Förderdruck als auch die Fördermenge werden durch die Pumpenleistung (Pumpenkennlinie), die Laufradgeometrie, sowie die saug- und druckseitigen Druckverluste der/des Anlage/Systems bestimmt. Fördermenge als auch der Förderdruck sind ebenso durch Drehzahlregelung oder Bypasslösungen variierbar.

Leistungsbereich

Druck: 0 bis 580 m (0 bis ca. 58 bar)

Fördermenge: 0 bis 470 m^3/h

Viskosität: bis  150 mPas

Temperatur: 0 bis 120 °C

Leistung: 0,55 bis 250 kW

Feststoffanteil: bis 10 %

Feststoffgröße: je nach Pumpengröße

Saughöhe: nicht selbstsaugend

Systemdrücke: bis 250 bar

Anwendungen

Haupteinsatzgebiet der mehrstufigen Kreiselpumpen der Baureihe SKP ist die Druckerhöhung im Anlagenbau sowie in der Prozesstechnik. Durch die Eignung für hohe Systemdrücke und die Einsatzmöglichkeit verschiedener Werkstoffe sind die Pumpen für viele Anwendungsszenarien geeignet.

Mehrstufige Kreiselpumpen von STROBL Pumpen werden z.B. in folgenden Bereichen eingesetzt:
- Chemieindustrie

- Petrochemie (Öl & Gas)

- Prozessanlagen / Prozesstechnik

- Druckerhöhungsanlagen
- Anlagenbau
- Industrie
- Osmoseanlagen

Dichtungstechnik

Die Abdichtung erfolgt mit geeigneten Dichtungsmaterialien (z.B. NBR, EPDM, PTFE oder FKM), sowohl an den statischen Dichtungen, als auch an den Gleitringdichtungen. Die Gleitflächen bestehen, je nach Ausführung aus Kohle-A oder SiC (Siliziumcarbid).

STROBL Pumpen zeichnet sich im Besonderen durch die anwendungsspezifisch angepasste Dichtungstechnik aus, hierbei sind auch Sonderlösungen für schwierige Medien möglich (z.B. feststoffbelastet).

Werkstoffe/Materialien

Gusseisen, Bronze, Aluminiumbronze, Stahl, Stahlguss, Chromstahl, Edelstahl (V4A), Duplex, Superduplex, Superaustenit
